레이저 조각 모듈이 PCB의 구리를 에칭할 수 있습니까?

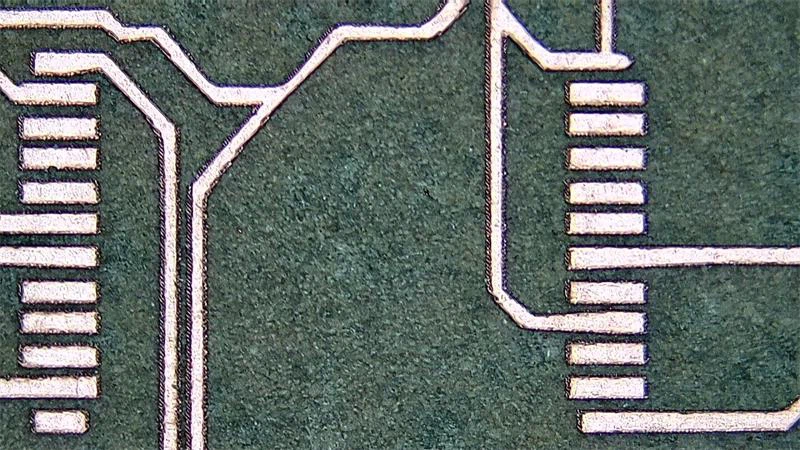

레이저 조각 모듈PCB 보드의 구리를 에칭할 수 있습니다.

레이저 조각 기술은 고에너지 밀도 레이저 빔을 사용하여 레이저의 출력, 주파수, 스캔 속도 및 기타 매개변수를 정밀하게 제어함으로써 PCB 보드에서 구리 재료를 효과적으로 제거합니다. 이 공정에는 일반적으로 구리층이 완전히 제거되어 원하는 회로 패턴을 형성할 수 있도록 반복적인 조각이 포함됩니다. 레이저를 직접 사용하여 동박을 조각하는 방법은 공정상 상대적으로 간단하지만, 반복적인 조각이 필요할 수 있으며, 이로 인해 가공 시간이 늘어나고 모서리가 거칠어질 수 있습니다. 이에 반해 3중 페인트와 레이저 조각을 결합하는 방식은 속도를 높일 뿐만 아니라 완성된 PCB의 정확도도 크게 향상시킨다.

레이저 에칭 구리의 타당성 분석:

1. 구리재료의 물리화학적 성질

전기 전도성 및 열 전도성: 구리는 우수한 전기 및 열 전도성 소재로 전자 산업에서 널리 사용됩니다. 높은 전기 전도성과 열 전도성은 구리가 전류와 열을 빠르게 전도할 수 있다는 것을 의미하며 이는 PCB 제조에 ​​매우 중요합니다.

녹는점 및 열전도율: 구리의 녹는점은 약 1083도이고 열전도율은 401W/(m·K)입니다. 이러한 특성은 구리가 효과적으로 열을 발산하면서 고온에서도 구조적 완전성을 유지할 수 있음을 나타냅니다.
반사율: 구리는 다양한 파장의 빛에 대해 다양한 반사율을 갖습니다. 예를 들어, 파장이 532nm인 녹색광의 경우 구리의 반사율은 약 70%입니다. 이러한 높은 반사율은 레이저 에너지의 작은 부분만 구리에 흡수된다는 것을 의미하므로 효과적인 에칭을 위해서는 더 높은 레이저 출력이 필요합니다.
2. 레이저가 구리 소재에 미치는 영향
에너지 흡수 및 열 영향부: 레이저 빔이 구리 표면에 조사되면 구리는 레이저 에너지의 일부를 흡수하여 열 에너지로 변환합니다. 이로 인해 구리 표면의 온도가 상승하여 구리 재료가 녹거나 기화됩니다. 그러나 구리의 높은 반사율로 인해 대부분의 레이저 에너지가 반사되므로 효과적인 에칭을 위해서는 더 높은 레이저 출력이 필요합니다.
에칭 깊이 및 정밀도: 전력, 속도 및 초점과 같은 레이저 매개변수를 정밀하게 제어하여 구리 재료의 정밀한 에칭을 달성할 수 있습니다. 레이저 출력을 높이거나 스캐닝 ​​속도를 줄이면 더 깊은 에칭 깊이를 얻을 수 있지만, 이로 인해 열 영향을 받는 영역이 확장되고 가장자리 거칠기가 증가할 수 있습니다.
다중 반복 조각: 구리층을 완전히 제거하고 원하는 회로 패턴을 형성하기 위해 여러 번의 반복 조각이 필요할 수 있습니다. 조각할 때마다 에칭 깊이가 깊어지고 가장자리 품질이 향상됩니다. 그러나 이로 인해 처리 시간과 비용도 증가합니다.
3. 에칭 공정 중 매개변수 제어
전력: 레이저 전력은 에칭 효과에 영향을 미치는 주요 요소 중 하나입니다. 레이저 출력이 높을수록 에칭 속도와 깊이가 증가할 수 있지만 열 영향을 받는 영역이 확장되고 가장자리 거칠기가 증가할 수도 있습니다. 따라서 레이저 출력을 선택할 때 속도와 정확도 사이의 관계를 따져볼 필요가 있습니다.
속도: 스캐닝 속도도 에칭 효과에 영향을 미치는 중요한 요소 중 하나입니다. 스캔 속도가 빨라지면 열 영향부의 크기와 가장자리 거칠기가 줄어들 수 있지만 에칭 깊이와 정확도도 감소할 수 있습니다. 따라서 스캐닝 속도를 선택할 때 속도와 정확도 사이의 관계를 고려하는 것도 필요합니다.
초점: 레이저 초점의 위치도 에칭 효과에 중요한 영향을 미칩니다. 구리 표면 위에 초점을 설정하면 열 영향을 받는 영역이 더 작아지고 가장자리가 더 부드러워질 수 있습니다. 구리 표면 아래에 초점을 설정하면 더 깊은 에칭 깊이와 더 높은 정확도를 얻을 수 있습니다. 따라서 초점 위치를 선택할 때 특정 애플리케이션 요구 사항에 따라 조정해야 합니다.

레이저 에칭 구리의 공정 흐름:
1. 디자인 단계: 패턴 디자인 및 데이터 준비
회로도 그리기: Altium Designer 또는 Eagle과 같은 전문 소프트웨어를 사용하여 상세한 회로도를 그립니다. 이러한 소프트웨어는 회로 기판의 전기 연결 및 레이아웃을 정의하는 다양한 도구를 제공합니다.
파일 형식 변환: 회로도를 레이저 조각 기계가 읽기에 적합한 파일 형식(일반적으로 Gerber 파일)으로 변환합니다. 이 형식에는 선 너비, 구멍 위치 등과 같은 필요한 모든 제조 정보가 포함되어 있습니다.
확인 및 최적화: 변환하기 전에 철저한 확인을 수행하여 오류나 누락이 없는지 확인하십시오. 설계를 최적화하여 재료 낭비를 줄이고 생산 효율성을 향상시킵니다.
2. 준비 단계: PCB 보드 고정 및 위치 결정
적합한 기판 선택: FR4, 세라믹 등 설계 요구 사항에 따라 적절한 기판 재료 유형 및 두께를 선택합니다.
깨끗한 표면: 레이저 에칭 효과에 영향을 미치지 않도록 PCB 보드 표면이 깨끗하고 먼지가 없는지 확인하십시오.
정확한 위치 지정: 레이저 조각 과정에서 PCB 보드가 움직이지 않도록 정밀 고정 장치를 사용하여 PCB 보드를 고정합니다.
3. 에칭 단계: 레이저 매개변수 설정 및 에칭 실행
매개변수 설정: 구리의 물리적, 화학적 특성에 따라 레이저 출력, 속도 및 초점 위치를 조정합니다. 예를 들어, 두꺼운 구리 층에는 더 높은 전력과 더 느린 속도가 필요할 수 있습니다.
시험 조각 테스트: 공식 생산 전에 소규모 시험 조각을 수행하여 매개변수 설정이 적절한지 확인합니다.
지속적인 모니터링: 에칭 공정 중 레이저 상태와 에칭 진행 상황을 실시간으로 모니터링하고 필요한 경우 조정합니다.
4. 후가공 단계 : 세척 및 검사
잔여물 제거: 적절한 용제를 사용하여 PCB 보드를 청소하여 레이저 에칭으로 인한 구리 칩 및 기타 잔여물을 제거합니다.
육안 검사: 돋보기나 현미경을 통해 PCB 보드의 각 부분을 검사하여 개방 회로, 단락 회로 또는 기타 결함이 없는지 확인합니다.
기능 테스트: 완성된 PCB 보드를 전기적으로 테스트하여 설계 사양을 충족하는지 확인합니다.

일반적으로 전체 레이저 에칭 구리 공정에는 높은 수준의 정밀도와 세심한 작업이 필요합니다. 고품질 전자 제품의 생산을 보장하려면 설계부터 최종 제품까지 모든 연결을 엄격하게 제어해야 합니다.

첨단 제조 기술인 레이저 에칭 구리는 전자 산업에서 고유한 장점과 과제를 보여주었습니다.
1. 장점
고정밀도 및 고효율
레이저 에칭은 매우 높은 정밀도를 달성할 수 있으며 최소 선폭은 미크론 수준에 도달할 수 있으며 이는 특히 고밀도 회로 기판에 중요합니다. 기존의 화학적 에칭에 비해 레이저 에칭은 복잡한 패턴의 생산을 더 빠르게 완료하여 생산 효율성을 크게 향상시킬 수 있습니다.
환경친화적이며 화학적 에칭액 사용을 줄입니다.
레이저 에칭은 유해한 화학 에칭제에 의존하지 않으므로 환경 오염과 인간 건강에 대한 잠재적인 위협을 줄입니다. 화학 물질이 포함되지 않기 때문에 레이저 에칭 공정 중에 유해한 폐기물이 발생하지 않아 녹색 제조 요구 사항을 충족합니다.
다양한 설계 요구에 대한 높은 유연성과 적응성
레이저 에칭은 불규칙한 모양, 미세한 패턴 등 다양하고 복잡한 디자인 요구에 쉽게 대처할 수 있습니다. 간단한 소프트웨어 조정을 통해 다양한 디자인의 빠른 전환이 가능하므로 생산의 유연성과 응답 속도가 향상됩니다.
2. 도전
높은 장비 비용
레이저 에칭 장비는 일반적으로 비용이 많이 들고 중소기업에게는 상당한 투자가 될 수 있습니다. 장비의 유지보수 및 관리에는 전문적인 기술 지원도 필요하므로 운영 비용이 증가합니다.
운영자 기술에 대한 높은 요구 사항
레이저 에칭 기술을 사용하려면 작업자에게 생산 공정 및 제품 품질의 안정성을 보장하기 위해 특정 전문 지식과 기술이 필요합니다. 자격을 갖춘 운영자를 교육하는 데는 오랜 시간과 높은 비용이 소요될 수 있습니다.
가능한 열 영향부 문제
레이저 에칭 중에 열 영향 영역이 생성되어 재료 특성이나 응력 집중이 감소할 수 있습니다. 레이저 매개변수와 공정 조건을 최적화하여 열 영향부의 범위와 범위를 제어해야 합니다.

일반적으로 레이저 구리 에칭 기술은 많은 장점을 제공하지만 몇 가지 과제도 직면하고 있습니다. 기술이 지속적으로 발전하고 성숙해짐에 따라 이러한 과제는 점차 극복될 것이며 레이저 구리 에칭 기술은 더 많은 분야에서 널리 사용될 것이라고 믿습니다.
