레이저 모듈의 매개 변수는 일반적으로 레이저 정렬과 관련이 있습니까?

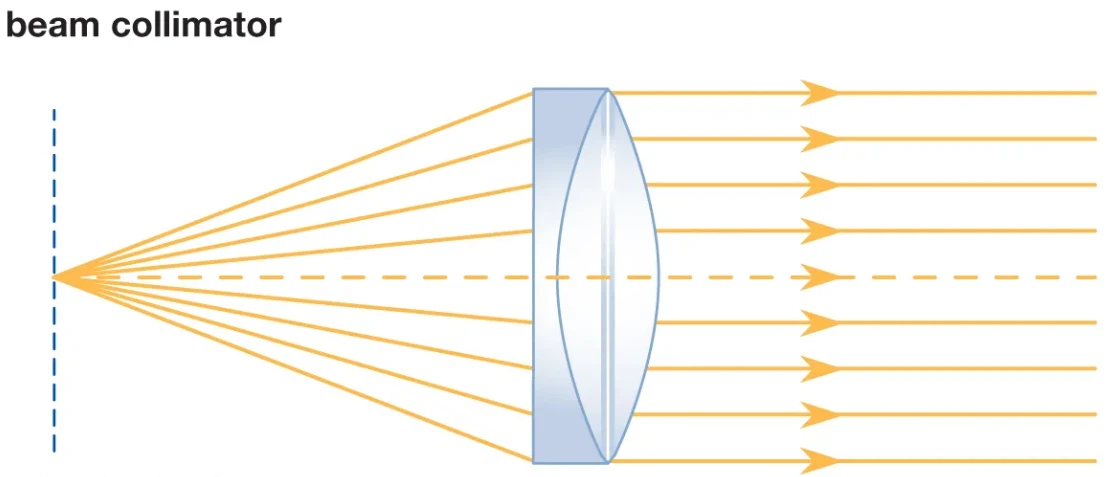

레이저 시준은 주로 레이저 빔의 평행성 및 발산 각도를 설명합니다. 이상적인 레이저 빔은 완벽한 평행을 가져야합니다. 즉, 빔 단면의 각 지점의 빛은 전파 동안 평행하게 유지됩니다.

그러나 실제로, 레이저 광원의 특성, 광학 성분의 불완전 성 및 전송 매체의 영향과 같은 요인으로 인해, 레이저 빔은 어느 정도의 발산을 가질 것이며, 발산 각도는 발산 정도를 정량화하는 데 사용되는 물리적 양입니다. 발산 각도가 작을수록 레이저 빔의 병렬 처리가 더 좋고 시준이 높아집니다. 반대로, 발산 각도가 클수록 시준이 낮아집니다.

레이저 시준에 영향을 미치는 주요 레이저 모듈 매개 변수
I. 레이저 다이오드 (LD) 매개 변수
미터 크기
원리 : 이미 터는 레이저 다이오드의 광 방출의 시작 위치이며 크기는 레이저 빔의 발산 특성에 큰 영향을 미칩니다. 더 작은 이미 터는 레이저 빔의 에너지가 초기 단계에서 더 집중되어 있으며, 후속 전파 과정에서 우수한 평행을 유지하는 것이 더 쉽다는 것을 의미하며, 이는 높은 시화를 달성하는 데 도움이됩니다.
예 : 반도체 리소그래피와 같은 일부 고정밀 레이저 처리 응용 분야에서 매우 작은 방출기를 갖춘 레이저 다이오드는 고도로 시준화 된 레이저 빔을 생성하기 위해서는 작은 구조물의 정확한 처리를 달성합니다.
syf asfast 축 및 느린 축 발동 각도
원리 : 레이저 다이오드에 의해 방출되는 레이저 빔은 접합면 평면 (빠른 축)에 수직 인 방향 (빠른 축)과 접합면 평면 (슬로우 축)에 상이한 발산 각도를 갖는다. 이 발산 각도의 고유 한 차이는 높은 시준을 달성하기 위해서는 다른 축의 발산 특성에 대해 별도의 조정과 보상이 필요하기 때문에 시준 설계에 도전을 가져올 것입니다.
예 : 레이저 다이오드 모듈을 설계 할 때,이 발산 각도 차이의 영향을 극복하기 위해 각각 초점 길이가 다른 원통형 렌즈를 각각 초점 길이의 원통형 렌즈를 사용하는 것과 같은 특수 광학 설계가 필요합니다.
2. 광학 성분 매개 변수
Collimating 렌즈의 초점 길이 및 수치 조리개 (NA)
원리 : 콜리 미팅 렌즈의 초점 길이는 렌즈를 통과 한 후 빔의 초점을 결정합니다. 짧은 초점 길이 렌즈는 더 짧은 거리에서 빔에 초점을 맞출 수 있으므로 빔이 시준 상태에 더 빨리 도달 할 수 있습니다. 긴 초점 길이 렌즈는 빔 발산을 더 먼 거리에서 비교적 균일하게 유지할 수 있지만, 이는 빔 발산에 대한 요구 사항이 느슨한 일부 애플리케이션 시나리오에 적합합니다. 수치 조리개는 렌즈가 빔을 수집하는 능력을 반영합니다. 수치 조리개가 클수록 빔을 수집하는 데있어 렌즈의 효율이 높아지지만, 더 많은 수차가 발생하고 시준에 영향을 줄 수 있습니다.
예 : 광섬유 통신에서, 레이저 빔을 광섬유에 효율적으로 결합시키기 위해, 초점 길이가 짧고 큰 수치 조리개가있는 렌즈는 일반적으로 레이저 빔을 콜링하여 커플 링 효율을 향상시키는 데 사용됩니다. 그러나, 정렬에 대한 요구 사항이 매우 높은 일부 레이저 처리 응용 분야에서는 초점 길이가 긴 렌즈와 작은 수치 조리개를 갖는 렌즈를 선택하여 빔의 시준을 보장 할 수 있습니다.
② 렌즈 수차 (구형 수차, 혼수 상태 등)
원리 : 렌즈 수차는 렌즈의 불완전한 광학 설계 및 제조로 인한 빔 왜곡 현상입니다. 구형 수차는 렌즈를 통과 한 후 빔이 다른 위치에 초점을 맞추고 구형 수차를 형성합니다. 혼수 상태는 빔이 전파 방향으로 이동하여 혜성 모양의 왜곡을 형성합니다. 이러한 수차는 레이저 빔의 시준을 줄이고 레이저 시스템의 성능에 영향을 미칩니다.
예 : 고품질 레이저 이미징 시스템에서, 이미지의 명확성과 레이저 빔의 시준을 향상시키기 위해 수차를 수정하기 위해 특별히 설계된 비구 렌즈가 필요합니다.

3. 레이저 파장
① 파장과 회절 한계의 관계
원리 : 회절 이론에 따르면, 레이저 빔은 전파 동안 회절 될 것이며, 회절 한계는 레이저의 파장과 밀접한 관련이있다. 파장이 짧을수록 회절 현상이 덜 명백하고 레이저 빔이 작은 발산 각도를 달성하기가 더 쉬워서 시준을 개선합니다. 따라서, 파장이 짧기 때문에, UV 레이저는 작은 발산 각도를 달성하기가 더 쉽고 가시 광선 및 적외선 레이저보다 더 높은 시준을 갖는다.
예 : 고정밀 리소그래피 프로세스에서 UV 레이저는 종종 작은 선 너비와 더 높은 해상도를 달성하기 위해 광원으로 사용됩니다. 이는 UV 레이저의 짧은 파장으로 인해 더 높은 시준으로 빔을 생성하여 실리콘 웨이퍼에서 더 미세한 패턴 에칭을 달성하기 때문입니다.

4. 모듈 구조 설계
① 기계식 어셈블리 정확도
원리 : 레이저 다이오드와 렌즈 사이의 동축 편차는 전파 중에 레이저 빔이 이동 및 기울어지게함으로써 시준을 줄입니다. 따라서, 레이저 모듈의 조립 공정 동안, 레이저 빔이 렌즈를 정상적으로 통과하고 시합 될 수 있도록 레이저 다이오드 및 렌즈의 동축 정확도를 보장해야합니다.
예 : 고급 레이저 장비에서 정확한 기계식 어셈블리 공정 및 조정 메커니즘을 사용하면 매우 작은 범위 내에서 레이저 다이오드와 렌즈 사이의 동축 편차를 제어하여 레이저 빔의 시준 및 장비의 성능을 향상시킬 수 있습니다.
② 열 안정성
원리 : 온도 변화는 렌즈 재료의 열 팽창 및 수축을 유발하여 렌즈의 모양을 변경합니다. 동시에, 온도 변화는 또한 레이저 다이오드의 파장이 드리프트하게됩니다. 이러한 요소는 레이저 빔의 시준 성능에 영향을 미칩니다. 따라서, 레이저 모듈이 다른 온도 환경에서 우수한 시준을 유지할 수 있도록하기 위해서는 해당 열 보정 조치를 취해야합니다.
예 : 실외 레이저 레인지 페인더와 같은 가혹한 환경 조건에서 작동 해야하는 일부 레이저 장비에서는 열 안정성이 우수한 재료가 렌즈와 레이저 다이오드 브래킷을 만드는 데 사용되며 온도 센서 및 열 보정 회로는 실시간으로 온도 변화의 영향을 모니터링하고 보상 할 수 있습니다.
5. 빔 형성 기술
collimation을 개선하기 위해 비회색 렌즈, 원통형 거울 또는 섬유 커플 링을 사용하십시오.
원리 : 비구 렌즈는 빔의 시준을 향상시키기 위해 특수 곡선 표면 설계를 통한 구형 수차와 같은 수차를 시정 할 수 있습니다. 원통형 미러는 특정 방향으로 빔을 공동화 할 수 있으며 종종 레이저 다이오드의 빠른 및 느린 축 방향에서 발산 각도의 차이를 교정하는 데 사용됩니다. 섬유 커플 링은 광 섬유의 도파관 특성을 사용하여 레이저 빔의 시합 된 전송을 달성 할 수 있습니다.
예 : 일부 고형 상태 레이저에서는 비구 렌즈가 레이저 빔을 공동화하여 레이저의 출력 전력 및 빔 품질을 향상시키는 데 사용됩니다. 레이저 디스플레이 기술에서 원통형 렌즈는 종종 더 나은 이미지 디스플레이 효과를 달성하기 위해 수평 및 수직 방향으로 레이저 빔의 발산 각도를 조정하는 데 사용됩니다.

레이저 시준을 최적화하기위한 일반적인 방법
1. 저 분기 각도 레이저 다이오드를 선택하십시오
① 원칙
레이저 다이오드의 발산 각도는 레이저 시준에 영향을 미치는 주요 요인 중 하나입니다. 작은 발산 각도가있는 레이저 다이오드가 레이저를 방출 할 때, 빔의 에너지가 더 집중되어 초기 단계에서 우수한 방향성을 유지하여 높은 충돌로 레이저 빔을 얻는 기초를 제공합니다.
다른 유형의 레이저 다이오드는 구조 및 제조 공정의 차이로 인해 다른 분기 각도 특성을 갖습니다. 예를 들어, 양자 우물 레이저 다이오드는 특수 재료 성장 및 밴드 구조 설계를 통해 더 작은 분기 각도를 달성 할 수 있습니다.
② 구현 방법 및 효과
레이저 장비의 설계에서 특정 응용 프로그램 요구 사항에 따라 적절한 저 분산 각도 레이저 다이오드를 선택하는 것은 시준을 최적화하는 데 중요한 단계입니다. 예를 들어, 장거리 통신에서 매우 작은 발산 각도를 갖는 레이저 다이오드를 선택하면 전송 중 레이저 빔의 시준을 보장하고 에너지 확산 및 손실을 줄일 수 있습니다.
낮은 발산 각도 레이저 다이오드를 사용하면 레이저 빔을 더 작은 지점 크기로 유지하고 빔의 밝기와 강도를 향상 시키며 레이저 시스템의 침투 능력과 해상도를 향상시킬 수 있습니다. 광학 저장 기술에서, 낮은 발산 각도 레이저 다이오드의 사용은 더 높은 밀도 데이터 저장을 달성 할 수 있습니다.
2. 고정밀 광학 구성 요소를 사용하십시오
① 원칙
광학 구성 요소는 레이저 시스템에서 초점, 시합 및 성형의 역할을합니다. 고정밀 광학 성분은 수차가 낮은 광학 성능, 더 높은 투과율 및보다 정확한 광학 매개 변수 제어와 같은 더 나은 광학 성능을 갖습니다. 이는 레이저 빔의 왜곡을 효과적으로 수정하고 레이저의 시화를 향상시킬 수 있습니다.
Achromatic 렌즈는 일반적인 고정밀 광학 성분입니다. 특수 재료 조합과 광학 설계를 통해 다른 파장의 빛 사이의 반음도 수차를 제거하거나 감소시켜 레이저 빔이 모든 파장에서 우수한 시합 효과를 얻을 수 있습니다.
② 구현 방법 및 효과
레이저 시스템을 설계 할 때는 고품질 광학 구성 요소를 선택하고 정확한 설치 및 디버깅을 수행하는 것이 중요합니다. 예를 들어, 현미경에서 Achromatic object 렌즈를 사용하면 이미지의 선명도와 레이저 스캐닝의 정확도를 향상시켜 레이저 빔이 샘플에보다 정확하게 초점을 맞추고 고해상도 이미징을 달성 할 수 있습니다.
고정밀 광학 성분을 사용하면 레이저 시스템의 안정성과 신뢰성을 향상시킬 수 있습니다. 고온, 높은 습도 또는 강한 자기장 환경과 같은 일부 복잡한 환경 조건에서 고품질 광학 부품은 광학 성능의 안정성을 유지하고 레이저 시화의 일관성을 보장 할 수 있습니다.

3. 활성 교정 기술
① 원칙
활성 교정 기술은 레이저 빔의 상태를 실시간으로 모니터링하고 사전 설정 매개 변수 또는 피드백 신호에 따라 레이저 시스템을 자동으로 조정하여 레이저 빔이 항상 좋은 시화를 유지할 수 있도록하는 것입니다. 자동 초점 시스템은 레이저 빔의 초점 위치를 감지하고 렌즈 또는 반사기의 위치를 ​​조정하여 대상 위치에 빔을 정확하게 초점을 맞출 수있는 일반적인 활성 교정 기술입니다.
② 구현 방법 및 효과
레이저 처리 장비에서 자동 초점 시스템은 공작물 표면의 위치 변화를 실시간으로 모니터링하고 레이저 빔의 초점 점을 조정하여 레이저 처리의 정확성과 품질을 보장 ​​할 수 있습니다. 레이저 통신에서 활성 교정 기술은 레이저 빔이 수신 끝과 정확하게 정렬되어 통신의 효율성과 안정성을 향상시킬 수 있습니다.
활성 교정 기술은 또한 다른 최적화 방법과 결합하여 폐쇄 루프 제어 시스템을 형성하여 레이저 시준의 안정성 및 신뢰성을 더욱 향상시킬 수 있습니다. 예를 들어, 자동 초점 시스템과 온도 센서 및 열 보정 회로를 결합하면 온도가 변할 때 레이저 빔의 초점 및 시준 상태를 자동으로 조정할 수 있습니다.
4. 온도 제어 설계
① 원칙
온도 변화는 파장 드리프트, 임계 값 전류 변화 등을 포함한 레이저 다이오드의 성능에 영향을 미칩니다. 이러한 변화는 레이저 빔의 광학적 특성의 변화를 유발하여 차례에 영향을 미칩니다. 따라서, 온도 제어 설계를 통해 레이저 다이오드의 작동 온도를 안정화시킴으로써, 레이저 빔에 대한 온도의 영향을 줄이고 레이저의 시준을 개선 할 수있다.
TEC (열전 냉각기) 냉각은 일반적으로 사용되는 온도 제어 기술로 레이저 다이오드의 온도를 정확하게 제어 할 수 있습니다. TEC 냉각은 Seebeck 효과를 기반으로하며 전류의 방향을 제어하여 냉각 또는 가열 기능을 실현합니다.
② 구현 방법 및 효과
레이저 장치에 TEC 냉각 모듈을 통합하고 레이저 다이오드의 특성에 따라 적절한 온도 제어 매개 변수를 설정하면 레이저 다이오드의 작동 온도를 효과적으로 안정화시킬 수 있습니다. 예를 들어, 고성능 레이저에서 TEC 냉각을 사용하면 매우 작은 변동 범위 내에서 레이저 다이오드의 온도를 제어하여 레이저 파장의 안정성과 빔의 시합을 보장 할 수 있습니다.
온도 제어 설계는 또한 레이저 장비의 신뢰성과 수명을 향상시킬 수 있습니다. 안정적인 작동 온도는 과열로 인해 레이저 다이오드가 손상되지 않도록하고 서비스 수명을 연장 할 수 있습니다. 동시에, 레이저 빔에 대한 온도 변화의 영향을 줄이면 레이저 시스템의 전반적인 성능과 안정성을 향상시키는 데 도움이됩니다.

레이저 시준은 주로 레이저 빔의 평행과 발산을 측정합니다. 그것의 성능은 광 방출점 크기 및 레이저 다이오드의 고유 발산 각도, 콜리 미팅 렌즈의 초점 길이 및 수차, 레이저 파장, 모듈의 기계적 조립 정확도 및 열 안정성, 모듈링 등을 최적화하는 등의 기계적 조립 정확도 및 열 안정성을 포함하여 레이저 모듈의 몇 가지 주요 매개 변수와 밀접한 관련이있다. 구성 요소 및 온도 제어 설계)는 시준을 크게 향상시켜 산업 처리, 통신, 의료 및 기타 분야의 빔 품질에 대한 높은 요구 사항을 충족시킬 수 있습니다. 앞으로 지능적인 교정 기술과 새로운 광학 재료는 레이저 시준 성능의 개선을 더욱 촉진 할 것입니다.
