레이저 다이오드와 발광 다이오드의 차이점은 무엇입니까? - 레이저 다이오드

레이저 다이오드(약칭 LD) 레이저 다이오드의 물리적 구조는 발광 다이오드의 접합부 사이에 광 활성 반도체 층이 배열되어 있으며 연마 후 단면은 부분 반사 기능을 가지므로 광 공진기를 형성합니다.발광다이오드의 줄임말인 LED는 갈륨(Ga), 비소(As), 인(P), 질소(N) 등을 함유한 화합물로 만들어졌다. 전자가 정공과 결합하면 가시광선을 방출하며 발광 다이오드를 만드는 데 사용됩니다.

그만큼레이저 다이오드1960년대에 발명된 레이저 다이오드라고도 불리는 일종의 광원 반도체 레이저입니다. LASER는 Light Amplification by Stimulated Emission of Radiation의 약자로 일반적으로 줄여서 LD라고 합니다. 빛과 정확히 같은 파장과 위상 특성을 낼 수 있기 때문에 높은 결맞음이 가장 큰 특징입니다. 낮은 광도의 적색광만 방출할 수 있기 때문에 HP는 초기에 지표로 특허를 구입하여 사용했습니다.

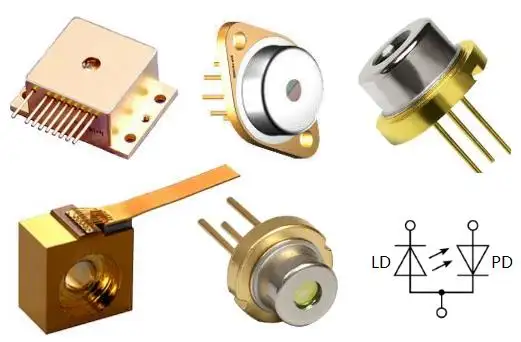

다음은 현재 시장에서 가장 일반적인 레이저 다이오드 물리적 사진 및 내부 연결 다이어그램입니다.

laser diode

순방향 바이어스의 경우 LED 부모는 빛을 방출하고 광학 공진기와 상호 작용하여 물리적 특성이 재료에 따라 달라지는 접합부에서 단일 파장 빛의 방출을 추가로 자극합니다.

1. 발광 원리의 차이

LD는 영어 약자입니다.레이저 다이오드. 레이저 다이오드의 물리적 구조는 발광 다이오드의 접합부 사이에 광활성 반도체 층을 배열하는 것이며, 끝면은 연마 후 부분 반사 기능을 가지므로 광학 공진기를 형성합니다.

반도체 레이저 다이오드는 이론적으로 가스 레이저와 같은 방식으로 작동합니다. 레이저 다이오드는 컴퓨터의 CD 드라이브 및 레이저 프린터의 인쇄와 같은 저전력 광전 장치에 널리 사용됩니다.

LED는 활성 영역에 주입된 캐리어 자발 방사선 화합물 발광을 사용하고, 레이저 다이오드 LD는 유도 방사선 화합물 발광입니다. LED에서 방출되는 광자의 방향과 위상은 임의적이지만 레이저 다이오드에서 방출되는 광자는 동일한 방향과 위상입니다.

일부 반도체 재료의 PN 접합에서 주입된 소수의 캐리어는 다수 캐리어와 결합될 때 초과 에너지를 빛의 형태로 방출하여 전기 에너지를 직접 빛 에너지로 변환합니다. 역전압이 있는 PN접합, 소수의 캐리어 주입이 어렵기 때문에 빛이 없다. 주입 전계 발광 원리로 만들어진 이러한 종류의 다이오드를 발광 다이오드라고 하며 일반적으로 LED라고 합니다.

2. 작동 원리, 구조 및 효율성의 차이

① 작동 원리: LED는 활성 영역에 주입된 자발 캐리어 방사선 복합 발광을 사용하고 LD는 유도 방사선 복합 발광을 사용합니다.

② 구조: LD는 광공진기가 있어 생성된 광자를 공동에서 진동, 증폭시키는 반면 LED는 공진기가 없다.

③ 성능: LED에 대한 임계 초과 요구 사항이 없으며 스펙트럼 밀도가 LD보다 몇 배 더 높습니다. LED 출력 전력이 작고 발산각이 큽니다.

레이저 다이오드 사용에 대한 참고 사항:

① 정전기 방지 : 파이프나 용접 핀을 취부할 때 접지용 손목대를 착용한다(손목대에는 그림 3과 같이 1MΩ의 저항 접지에 연결하여 정전기 충격으로 인한 파이프 손상을 방지한다.

② 용접: 용접, 전기 다리미의 외피는 접지에 연결되어야 하며 소켓에서 전원 플러그를 뽑는 것이 가장 좋습니다. 용접시간은 짧아야 하며(최대용접온도 260도, 용접시간 5초 이내) 일단 용접이 강하지 않으면 일정간격 후에 다시 용접할 수 있다.

③ 작동 전류: 조정 시 최대값을 초과하지 않도록 하고 오버슈트 전류도 허용하지 않습니다. 조정에서 파선을 방지하십시오. 그렇지 않으면 파이프가 타 버릴 것입니다. AC 및 DC 작업 모두 허용되지만 피크 값은 최대 값을 초과하지 않아야 합니다.출력을 모니터링할 필요가 없으면 VD2를 사용할 수도 있습니다.

④ 레이저 광선이 눈을 다치게 하는 것을 방지하십시오: 레이저가 작동 중일 때 광원을 직접 또는 반사를 통해 보지 마십시오. 그렇지 않으면 눈이 다칠 수 있습니다. 국제 관행에 따르면 레이저에는 경고 라벨을 부착해야 합니다.
