9km 레이저 레인지 파인더 모듈
제품 소개
09xld12y는 Xinalnd가 독립적으로 개발 한 1535nm Erbium Glass 레이저 모듈을 채택하며, 이는 저전력 소비, 소형 구조, 높은 정밀, 긴 측정 거리 및 인간 눈 안전의 특성을 갖는 Xinalnd에 의해 독립적으로 개발되었습니다.
최대 측정 범위 : 9000m (차량) 12000m (벽)
범위 정확도 ± 1m
측정 정확도는 98% 이상 또는 동일합니다.
무게는 102g보다 작거나 동일합니다
제품 기능
1. 전체 구조의 통합 설계, 충격 저항, 진동 저항, 높은 신뢰성, 강한 환경 적응성;
2. 독특한 Erbium 유리 레이저 통합 구성 설계 및 엔드 페이스 다중 점 밀봉 설치, 높은 내구성, 긴 작업 수명, 눈 안전;
3. 회로의 내부 인터페이스는 모두 용접 와이어 직접 연결 프로세스를 채택합니다. 용접 와이어 직접 연결 프로세스는 단단하고 신뢰할 수 있으며 커넥터의 풀기, 산화 및 수증기로 인한 단락이나 접촉이 불량하고 제품의 신뢰성과 수명을 향상시킬 수 있습니다.
제품 패러멘터
|
목 |
색인 |
|
|
모델 |
09xld12y |
|
|
작동 파장 |
1535nm ± 10nm |
|
|
범위 범위 |
80m-12000m |
|
|
범위의 기능 |
16000m |
전형적인 목표, 가시성은 25km 이상입니다 |
|
12000m |
큰 목표, 가시성은 25km 이상입니다 |
|
|
9000m |
가시성은 25km 이상 또는 동일하며 0}. 3 2.3m × 4.6m 차량의 반사율 |
|
|
습기 |
80% 이상 또는 동일 |
|
|
범위 정확도 |
±1m |
|
|
정확도 |
98% 이상 또는 동일 |
|
|
범위 해상도 |
50m 이상 또는 동일합니다 |
|
|
분기 각도 |
0. 5Mrad보다 작거나 동일합니다 |
|
|
범위의 주파수 |
한 번, 1Hz, 5Hz |
|
|
크기 |
66mm × 59mm × 42mm 이하 |
|
|
전압 |
5V-14V |
|
|
작동 전력 소비 |
평균 전력 소비 : 3W보다 작거나 동일합니다 |
|
|
대기 전력 소비 |
0. 01W보다 작거나 동일합니다 |
|
|
작업 온도 |
-40 학위 -+60 학위 |
|
|
저장 온도 |
-55 학위 -+70 학위 |
|
|
무게 |
102g보다 작거나 동일합니다 |
|

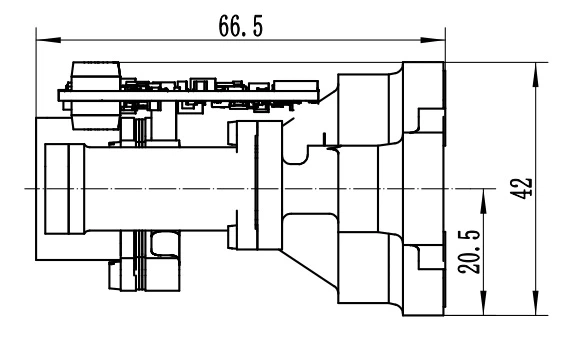

차원
전기 인터페이스
Rangefinder End에서 전원 공급 장치 및 통신 포트의 핀 정의
|
핀 번호 |
숫자 |
전기 특성의 정의 |
메모 |
|
P-1 |
Vin+ |
입력 전력 양성 |
전원 공급 장치 |
|
P-2 |
com |
입력 전력의 음의 극 |
|
|
P-3 |
전원 _ ctl |
저전력 제어 포트 |
현탁 또는 높은 (3V ~ 9V) 효과 |
|
P-4 |
rs 422_ txd+ |
신호 출력 포트 |
호스트 컴퓨터의 범위 inder |
|
P-5 |
rs 422_ txd- |
||
|
P-6 |
rs 422_ txd- |
신호 입력 포트 |
상단 컴퓨터 대 레인지 파인더 |
|
P-7 |
rs 422_ txd+ |
||
|
P-8 |
Gnd |
통신 접지선 |
통신 접지선 |
|
P-9 |
ttl _ rxd |
신호 입력 포트 |
3.3V TTL |
|
P-10 |
ttl _ txd |
신호 출력 포트
|

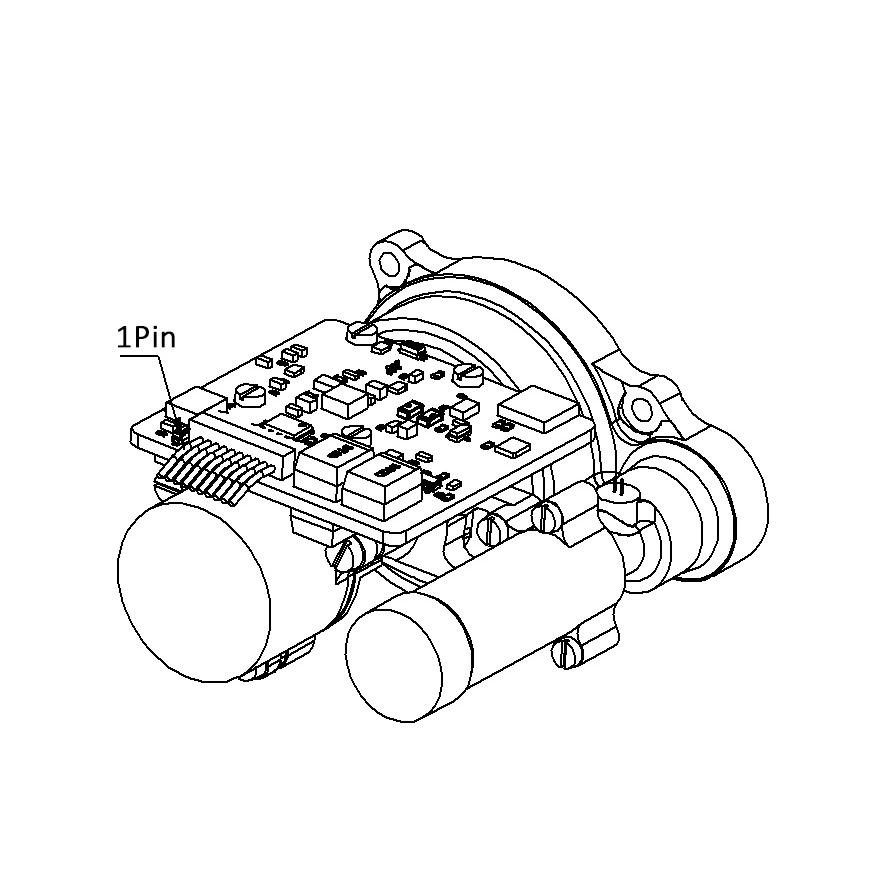

커넥터 연결 1 핀 위치
소프트웨어
데이터
Rangefinder와 상단 컴퓨터 간의 데이터 전송에는 다음 내용이 포함됩니다.
● 제어 명령 : 단일, 1Hz 범위의 명령어, 5Hz 범위의 명령어, 쿼리 명령 등 포함;
● 반환 데이터 : 거리 정보, 주변 온도, 범위 inder 상태 등을 포함하여.
Rangefinder와 상단 컴퓨터 간의 데이터 교환은 RS422/TTL (2- 선택 1)을 채택하며 그 특성은 다음과 같습니다.
● 전송 속도 : 38400 (공장)/9600/57600/115200;
● 바이트 구조 : 앞면의 낮은 순서, 뒷면의 높은 순서;
● 바이트 구성 : 1- 비트 시작 비트, 8- 비트 데이터 비트, 확인 없음, 1- 비트 중지 비트.
