1535nm 4km OEM 레이저 거리 측정기 모듈

1535nm 4km OEM 레이저 거리 측정기 모듈

모델: 04XLDY07X
작동 파장: 1535nm ±10nm
측정 범위: 50-7000m
범위 기능: 7000m
수신 구경: Φ18.5mm
통신 인터페이스: RS422/TTL
범위 정확도: ±1m
정확도: 98% 이상
범위 주파수: 1회, 1hz, 5hz(사용자 정의 가능)
크기: 57mm×50mm×30mm 이하
전압: 10V-14V
무게: 75g 이하

채팅하기
제품 소개

04XLDY07X의 4km 범위는 무엇을 의미합니까?

그만큼04XLDY07X 1535nm 레이저 거리 측정기 모듈의 4km 거리 사양모든 대상과 모든 환경에 대해 고정된 감지 거리로 해석되어서는 안 됩니다. 레이저 거리 측정 성능은 대상의 크기와 반사율은 물론 측정 경로에 따른 대기 가시성에 따라 달라집니다.

04XLDY07X의 경우 지정된4000m 측정 거리명시된 광학 및 대기 조건에서 참조 차량-크기의 목표를 사용하여 정의됩니다.

범위 조건 참조 사양
레이저 파장 1535±10nm
기준 거리 4000m
대상 크기 2.3 × 4.6m
타겟 반사율 30% (0.3)
대기 가시성 8km 이상
범위 정확도 ±1m

이러한 조건을 정의하는 것은 중요합니다.4km 레이저 거리 측정기 모듈모든 개체에 대해 동일한 최대 범위를 생성하지 않습니다. 수신기로 반환되는 레이저 에너지의 양은 대상 영역, 표면 반사율 및 대기 투과율에 따라 크게 달라집니다.

대상 크기: 2.3 × 4.6m가 중요한 이유

명시된4km 레이저 거리 측정 성능대략적으로 측정된 목표를 기반으로 합니다.2.3 × 4.6m, 상대적으로 큰 차량-크기의 거리 측정 대상을 나타냅니다.

표적 크기는 전송된 1535nm 레이저 펄스 중 얼마나 많은 양을 차단하여 거리계 수신기로 반환할 수 있는지에 영향을 미칩니다. 더 큰 타겟은 일반적으로 레이저 빔에 더 큰 유효 영역을 제공하는 반면, 훨씬 더 작은 타겟은 동일한 조건에서 더 적은 광학 에너지를 반환할 수 있습니다.

이것이 바로 OEM 엔지니어가 "4000m"를 모든 물체를 4000m에서 측정할 수 있다는 의미로 해석해서는 안 되는 이유입니다.

예를 들어, 작은 물체까지의 실제 거리 측정 거리는 지정된 차량{0}}크기의 참조 대상에서 달성 가능한 거리와 다를 수 있습니다.

대상 반사율: 30%는 4km 사양의 일부입니다.

참조 대상은 다음과 같이 지정됩니다.반사율 0.3 또는 30%.

타겟 반사율은 성능에 영향을 미치는 주요 요소 중 하나입니다.1535nm 레이저 거리 측정기 모듈. 재료, 마감재, 색상, 수분 수준 및 입사각이 다른 표면은 수신기에 다른 양의 레이저 에너지를 반환할 수 있습니다.

따라서 4000m 사양은 다음과 같이 이해되어야 합니다.

지정된 대기 조건에서 반사율이 30%인 2.3 × 4.6m 대상에서 4000m 범위입니다.

반사율이 높은 타겟은 더 강한 반사 신호를 제공할 수 있는 반면, -반사율이 낮은 타겟은 사용 가능한 거리 측정 여유를 줄일 수 있습니다.

따라서 OEM 시스템 선택의 경우 두 레이저 거리 측정기 모듈의 광고된 최대 거리만 비교하는 것만으로는 충분하지 않습니다. 그만큼해당 거리를 정의하는 데 사용되는 타겟 반사율비교도 해야 합니다.

대기 가시성: 8km 이상이 지정되는 이유

대기 조건도 장거리 레이저 거리 측정에 영향을 미칩니다.-

04XLDY07X의 경우4000m 레이저 거리 측정기, 기준 4km 성능은 대기 시정 기준으로 지정됩니다.최소 8km.

전송된 1535nm 레이저 펄스는 거리 측정기에서 대상까지 이동해야 하고 반사된 신호는 수신기로 다시 이동해야 하기 때문에 이 가시성 조건은 거리 측정 사양을 해석하는 데 중요한 참조를 제공합니다.

안개, 연무, 먼지, 비 및 기타 대기 조건은 광학 감쇠를 증가시키고 거리계에 도달하는 반환 신호의 강도를 감소시킬 수 있습니다.

그러므로1535nm OEM 레이저 거리 모듈실제 시스템에 설치된 장치는 모든 날씨나 가시성 조건에서 동일한 4km 범위 기능을 유지할 것으로 기대해서는 안 됩니다.

4km는 일반적인 최대 범위가 아닌 참고 대상 범위입니다.

따라서 엔지니어링 평가를 위해 04XLDY07X는4km 기준 차량-표적 거리 측정 기능, 단순히 "최대 범위: 4000m"라고 말하는 것이 아닙니다.

제품을 지정하는 보다 기술적으로 유용한 방법은 다음과 같습니다.

기준 차량 목표 범위: 4000m
대상 : 2.3 × 4.6m
반사율: 30%
대기 가시성: 8km 이상

이는 OEM 구매자에게 04XLDY07X를 다른 제품과 비교할 수 있는 정의된 기준을 제공합니다.1535nm 레이저 거리 측정기 모듈.

실제 필드 범위는 대상, 대기, 설치 조건 및 최종 시스템의 광학 경로에 따라 달라질 수 있습니다. 더 작은 대상, 더 낮은-반사 표면 또는 감소된 가시성과 관련된 애플리케이션의 경우 필요한 거리 측정 여유는 실제 작동 시나리오에 따라 평가되어야 합니다.

이것이 OEM 선택에 중요한 이유

선택할 때4km OEM 레이저 거리 측정기 모듈, 조달 및 엔지니어링 팀은 데이터시트에 인쇄된 공칭 거리 이상을 비교해야 합니다.

의미 있는 비교를 위해서는 다음 사항을 고려해야 합니다.기준 표적 크기 + 표적 반사율 + 가시성 조건 + 거리 측정 정확도 + 광 수신기 매개변수함께.

04XLDY07X의 경우 이러한 방식으로 4000m 성능을 정의하면 장거리 관측 시스템, EO/IR 페이로드 및 대상 측정까지의 거리가 필요한 기타 OEM 플랫폼에 통합하기 위해 거리 측정 사양을 더 쉽게 평가할 수 있습니다.--



product-980-980

제품특징

1. 통합 구성 설계 및 전면 엔드 페이스 다-밀봉 설치, 강력한 불균형 방지 기능,-높은 내구성, 긴 작업 수명, 눈 안전;

2. 우수한 광학 잡음 억제 능력, 근거리 측정 성능 및 고온 및 저온 광학 성능을 갖춘 비열 수신 광학 설계 기술을 사용합니다.

3. 회로의 내부 인터페이스는 견고하고 신뢰할 수 있는 용접 와이어 직접 연결 공정을 채택하여 커넥터의 풀림, 산화 및 수증기로 인한 단락 또는 접촉 불량을 방지하고 제품의 신뢰성과 수명을 향상시킵니다.

제품 매개변수

목

색인

모델

04XLDY07X

작동 파장

1535nm±10nm

측정 범위

50-7000m

범위 기능

7000m

대형 표적, 가시거리 16km 이상



4000m

가시성 8km 이상, 2.3m × 4.6m 차량의 반사율이 0.3인 타겟

통신 인터페이스

RS422

습기

60% 이하

범위 정확도

±1m

정확도

98% 이상

발산 각도

0.5mrad 이하

주파수 범위

1회,1hz,5hz

크기

57mm×50mm×30mm 이하

전압

10V-14V

작동 전력 소비

평균 전력 소비: 3W 이하

대기전력 소모

1W 이하

작동 온도

-40도 -+60도

보관온도

-50도 -+70도

무게

75g 이하



차원

product-800-800

전기적 인터페이스

전기 인터페이스 요구 사항은 다음과 같습니다.
전원 전압: 10V ~ 14V;
평균 전력 소비: 3W 이하;
대기 전력 소비: 1W 이하;
컴퓨터 상단 끝은{0}}1.25mm 간격의 10핀 커넥터를 통해 거리계 끝과 교차 연결됩니다. 거리계 끝의 전원 공급 장치 및 통신 포트의 핀 정의는 다음 표에 나와 있으며(수신 및 송신은 거리계를 기준으로 함) 커넥터의 핀 1 위치는 다음 그림에 나와 있습니다.
거리 측정기 끝의 전원 공급 장치 및 통신 포트 핀 정의
핀
상표
전기적 특성의 정의
메모
P-1
빈+
입력 전원 공급 장치의 양극
상단 컴퓨터 전원 공급 장치
P-2
빈-
입력 전원 음극
P-3
NC
NC

P-4
RS422_TXD+

신호 출력 포트
거리 측정기에서 상위 컴퓨터까지
P-5
RS422_TXD-
P-6
RS422_TXD-
신호 입력 포트
상단 컴퓨터에서 거리 측정기까지
P-7
RS422_TXD+
P-8
RS422_GND
RS422 접지선

P-9
SWDIO
데이터 포트
내부 디버깅 사용
P-10
SWCLK
시계 포트

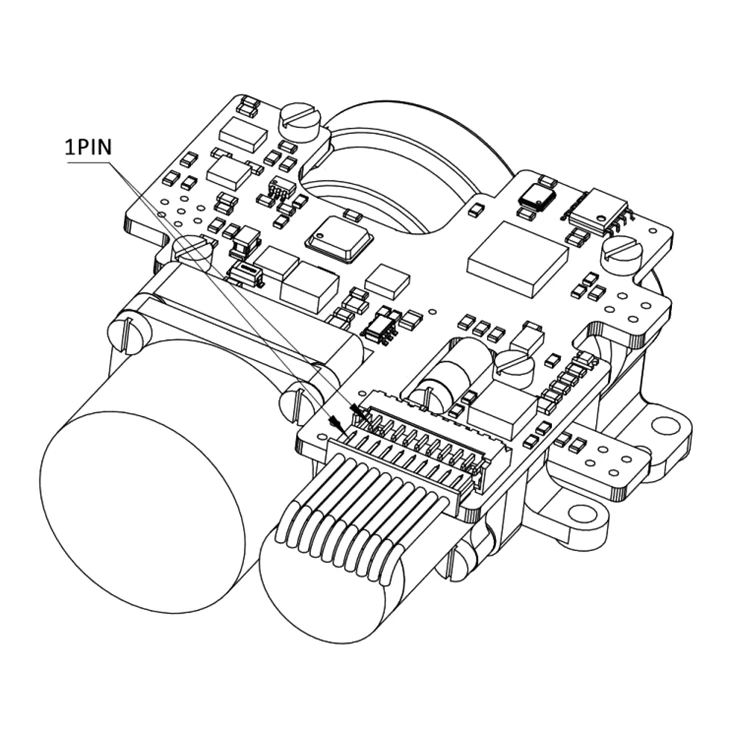

커넥터의 핀 1 위치



응용 분야:

  • UAV 매핑: 지형 매핑, 산림 자원 조사, 환경 보호 및 기타 분야에 사용됩니다.
  • 로봇 내비게이션: 자율 이동 로봇이 장애물 회피 및 경로 계획을 달성할 수 있도록 정확한 거리 정보를 제공합니다.
  • 보안 모니터링: 보안 예방 기능을 향상시키기 위해 국경 모니터링, 중요 시설 보호 및 기타 시나리오에 사용됩니다.
  • 산업용 측정: 건설, 교량 검사, 터널 측정 및 기타 분야에서 엔지니어링 측정 정확도를 향상시키는 데 사용됩니다.
  • 교통 모니터링: 교통 관리 수준을 향상시키기 위해 차량 속도 측정 및 교통 흐름 통계와 같은 애플리케이션에 사용됩니다.

전기적 인터페이스

상단 컴퓨터 끝과 거리계 끝의 DF52-10P-0.8C 커넥터 사이의{0}}교차 연결 테스트는 DF52-10S-0.8H 커넥터를 통해 구현됩니다. 거리계 끝단의 전원 공급 장치와 통신 포트의 핀 정의는 다음 표와 같습니다(거리계를 기준으로 송수신). 커넥터 연결 핀 1의 위치는 아래 그림과 같습니다.

거리 측정기 끝의 전원 공급 장치 및 통신 포트 핀 정의

핀

상표

전기적 특성의 정의

메모

P-1

빈+

입력 전원 공급 장치의 양극

LRF 전원 공급 장치

P-2

빈-

입력 전원 음극

P-3

COM

입력 전원 음극

P-4

COM

P-5

RS422_TXD+

신호 출력 포트

상위 컴퓨터에 대한 거리 측정기

P-6

RS422_TXD-

P-7

RS422_TXD-

신호 입력 포트

거리 측정기에 대한 상단 컴퓨터

P-8

RS422_TXD+

P-9

TTL_RXD

신호 입력 포트

3.3V TTL

P-10

TTL_TXD

신호 출력 포트

커넥터의 핀 1 위치

product-742-742

이 4km 모듈이 -에 적합한 곳과 그렇지 않은 곳

그만큼04XLDY07X 1535nm 4km 레이저 거리 측정기 모듈주로 다음을 위해 설계되었습니다.장거리-거리 범위-~-목표 측정, OEM 시스템은 주변 환경을 지속적으로 매핑하는 대신 원격 개체까지의 거리를 결정해야 합니다.

따라서 해당 제품의 역할은 단거리-LiDAR, 근접 센서 및 고주파수-장애물-감지 모듈과 다릅니다.

이러한 구별을 이해하면 시스템 설계자가 다음 사항을 결정하는 데 도움이 됩니다.1535nm OEM 레이저 거리 측정기기계적 및 전기적 통합이 시작되기 전에 의도한 플랫폼에 적합합니다.

최적: 장거리-거리 범위-~-목표 측정

04XLDY07X는 기본 요구 사항이 다음과 같은 시스템에 가장 적합합니다.

멀리 있는 표적을 감지하고 → 거리를 측정하고 → 범위 데이터를 호스트 시스템으로 반환합니다.

일반적인 통합 시나리오에는 다음이 포함될 수 있습니다.

장거리-관측 시스템

EO/IR 광학 페이로드

목표 데이터까지-거리가 필요한 UAV 관찰 페이로드-

원격 감시 및 검사 시스템

전기-광학 기기

단일-지점 장거리-거리 측정이 필요한 OEM 시스템

이러한 애플리케이션의 경우4km 레이저 거리 측정기 모듈카메라, 열화상 시스템 또는 기타 관찰 광학 장치와 통합할 수 있는 소형 범위 구성 요소를 제공합니다.

모듈의 4km 사양은 정의된 차량-크기의 참조 표적과 환경 조건을 기반으로 하므로 시스템이 비교적 멀리 있고 식별 가능한 표적을 측정하는 애플리케이션과 특히 관련이 있습니다.

EO/IR 및 관측 페이로드 통합에 적합

전자{0}}관측 시스템에서 레이저 거리 측정기는 가시광선 또는 열화상 센서와 함께 전용 거리 측정 채널로 작동할 수 있습니다.-

예를 들어, 운영자는 먼저 광학 또는 열 카메라를 통해 대상을 식별한 다음 다음을 사용할 수 있습니다.1535nm 레이저 거리 측정기 모듈해당 목표에 대한 범위 정보를 얻으려면.

이러한 유형의 아키텍처에서 거리계는 환경의 완전한 3D 맵을 생성하는 역할을 담당하지 않습니다. 그 기능은 정확한 정보를 제공하는 것입니다.범위-~-타겟 데이터호스트 플랫폼으로.

이는 04XLDY07X를 다음과 더 관련되게 만듭니다.장거리-광학 페이로드 통합일반적인-목적의 로봇 내비게이션보다 말이죠.

단거리-범위의 로봇 장애물 센서로 설계되지 않음

04XLDY07X는 일반으로 위치해서는 안됩니다로봇 장애물 회피 센서.

지정된 최소 범위 거리는 대략 다음과 같습니다.50m이는 로봇, AGV 또는 모바일 플랫폼 바로 앞 몇 미터 앞에 있는 장애물을 감지하도록 설계된 단거리-센서와 근본적으로 다릅니다.

예를 들어, 다음 위치에서 물체를 감지해야 하는 로봇이 있습니다.

2m, 5m 또는 10m

일반적으로 훨씬 더 짧은 최소 거리와 더 빠른 환경 업데이트에 최적화된 센서 아키텍처가 필요합니다.

A 4km OEM 레이저 거리 측정기따라서 원격 대상 범위 측정용으로 설계된 것은 단거리-거리 LiDAR 또는 근접 센서를 대체하기에 적합하지 않습니다.

스캐닝 또는 매핑 LiDAR가 아님

04XLDY07X는 스캐닝 LiDAR와도 다릅니다.

스캐닝 LiDAR는 일반적으로 시야 전체에 걸쳐 많은 지점을 측정하여 포인트 클라우드, 깊이 맵 또는 환경 모델을 생성합니다.

04XLDY07X는 다음과 같이 더 잘 이해됩니다.단일-포인트 1535nm 레이저 거리 모듈선택한 목표까지의 거리를 측정하도록 설계되었습니다.

주요 역할은 다음과 같습니다.

호스트 광학계에 의한 타겟 식별 → 레이저 거리 측정 → 거리 출력

대신:

지속적인 스캔 → 다중-환경 재구성 → 매핑

지형 매핑, 3D 재구성 또는 자율{1}}탐색 포인트 클라우드가 필요한 애플리케이션의 경우 일반적으로 전용 스캐닝 LiDAR 플랫폼이 더 적합합니다.

고속-근거리-현장 탐색용으로 사용되지 않음

주파수 범위 지정은 또 다른 중요한 선택 요소입니다.

고속 환경 스캐닝이 아닌-장거리 대상 측정을 위한 거리 측정 속도를 사용하는 04XLDY07X는 최대 거리가 단거리 센서의 센서보다 길다는 이유만으로 선택해서는 안 됩니다.-

최대 범위가 더 높다고 해서 모든 응용 분야에 대해 센서가 자동으로 더 좋아지는 것은 아닙니다.

모바일 로봇에는 다음이 필요할 수 있습니다.

매우 짧은 최소 감지 거리

넓은 시야

초당 수십 또는 수백 개의 측정값

다중-지점 장애물 감지

A 1535nm 장거리-범위 레이저 거리 측정기 모듈대조적으로, 원격 대상으로부터 신뢰할 수 있는 거리 정보를 얻는 것과 같은 다른 문제를 중심으로 최적화되었습니다.

요구사항이 장거리-범위 대상 거리인 경우 이 모듈을 선택하세요.

04XLDY07X는 시스템에 다음이 필요할 때 더 적합합니다.

장거리-거리 범위-~-목표 측정

대략적인 참조 거리 측정 기능4km

광학 또는 EO/IR 페이로드에 통합

환경 스캐닝이 아닌 단일{0}}거리 측정

컴팩트 OEM 통합

지정된 전기 인터페이스를 통한 호스트 통신

원격 대상 측정을 위한 1535nm 레이저 거리 측정 아키텍처

애플리케이션에 대신 필요한 경우5m 장애물 감지, 실내 로봇 탐색, 밀집 지점-클라우드 매핑 또는 고속-단거리-스캐닝, 다른 센서 아키텍처를 선택해야 합니다.

따라서 핵심 질문은 단순히 다음이 아닙니다.

"센서는 어디까지 측정할 수 있나요?"

하지만:

"센서 아키텍처가 내 시스템에 실제로 필요한 거리 측정 유형에 맞춰 설계되었나요?"
