레이저 조각기는 정밀 장치이며, 그 성능과 효과는 주로 사용된 렌즈에 따라 달라집니다. 올바른 렌즈를 선택하는 것은 고품질 조각 결과를 얻는 데 필수적입니다. 선택이 부적절하면 작업 효율성에 영향을 미칠 뿐만 아니라 기계 자체에 손상을 줄 수도 있으므로 올바른 레이저 조각기 렌즈를 선택하는 것이 특히 중요합니다.
렌즈의 기본 매개변수를 이해하세요
레이저 조각기 렌즈를 선택하기 전에 먼저 몇 가지 기본 매개변수를 이해해야 합니다.

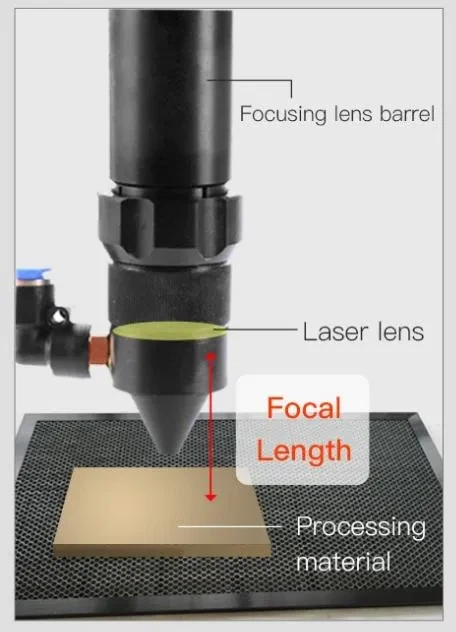

1.1 초점거리
초점 거리는 렌즈가 레이저를 한 지점에 초점을 맞추는 거리를 말합니다. 초점 거리가 짧을수록 더 작은 지점이 생성되어 미세 조각에 적합하고, 초점 거리가 길수록 더 깊은 조각이나 절단에 적합합니다.
1.2 스팟 직경
스팟 직경은 초점에서 레이저에 의해 형성되는 최소 스팟 크기입니다. 더 작은 스팟 직경은 더 높은 정밀도와 더 미세한 세부 사항을 얻을 수 있습니다.
1.3 작업거리
작업 거리는 렌즈와 조각되는 재료 표면 사이의 거리를 말합니다. 더 긴 작업 거리는 더 큰 작동 공간을 제공할 수 있으며, 이는 고르지 않은 표면이나 더 두꺼운 재료를 조각하는 데 적합합니다.
1.4 시야
시야는 렌즈가 커버할 수 있는 작업 영역의 크기를 말합니다. 시야가 클수록 한 번에 더 넓은 영역을 처리할 수 있어 작업 효율성이 향상됩니다.
각인 요구 사항을 고려하세요
올바른 렌즈를 선택하려면 특정 조각 요구 사항에 따라 결정해야 합니다.
2.1 재료 종류
재료마다 레이저에 대한 흡수율이 다르므로 특정 재료에 적합한 렌즈를 선택해야 합니다. 예를 들어, 금속 재료는 일반적으로 더 높은 출력의 레이저와 더 짧은 초점 거리 렌즈가 필요한 반면, 목재나 아크릴과 같은 재료는 더 긴 초점 거리 렌즈를 사용할 수 있습니다.
2.2 조각 정확도 요구 사항
마이크로 회로 기판이나 미술 작품을 만드는 것과 같이 고정밀 조각이 필요한 경우 초점 거리가 짧고 스팟 직경이 작은 렌즈를 선택해야 합니다. 대면적, 저정밀 조각 작업의 경우 초점 거리가 길고 시야가 넓은 렌즈를 선택할 수 있습니다.
2.3 조각 깊이
두꺼운 재료의 깊은 조각이나 절단이 필요한 경우, 더 깊은 초점 심도를 얻기 위해 긴 초점 거리 렌즈를 선택해야 합니다. 얇은 재료의 표면 조각이나 절단의 경우, 짧은 초점 거리 렌즈가 더 적합합니다.
2.4 작업 효율성
대량 생산이나 대면적 조각의 경우 시야가 넓은 렌즈를 선택하면 작업 효율을 높일 수 있습니다. 하지만 정확도와 효율성의 관계를 따져봐야 합니다.
렌즈 소재의 선택
렌즈의 재료는 성능과 수명에 중요한 영향을 미칩니다.
3.1 불화마그네슘(MgF2) 렌즈
장점: 높은 투과율, 대부분의 레이저 파장에 적합
단점: 경도가 낮고 긁히기 쉽다
3.2 실리콘(Si) 렌즈
장점: 적외선 레이저에 적합, 고온 저항성
단점: 가시광선 레이저에 적합하지 않음
3.3 아연셀레늄(ZnSe) 렌즈
장점: CO2 레이저에 적합, 투과율이 높음
단점: 가격이 비싸고 산화되기 쉽다
3.4 석영(SiO2) 렌즈
장점: 고온 저항성, 우수한 화학적 안정성, 자외선 레이저에 적합
단점: 특정 파장의 레이저에 대한 높은 흡수율
3.5 갈륨비소(GaAs) 렌즈
장점: 원적외선 레이저에 적합, 투과율이 높음
단점: 비싸고, 깨지기 쉽다
렌즈 소재를 선택할 때는 레이저 유형, 파장, 전력, 사용 환경 등의 요소를 고려해야 합니다.
렌즈 코팅의 중요성
렌즈 코팅은 투과율을 향상시키고, 반사 손실을 줄이며, 렌즈 표면을 보호할 수 있습니다.
4.1 단층코팅
장점: 저렴, 단일 파장에 적합
단점: 반사율 감소가 제한적임
4.2 다층코팅
장점: 반사율을 크게 줄일 수 있으며 다양한 파장에 적합합니다.
단점: 비용이 많이 들고 제조 공정이 복잡하다
4.3 광대역 코팅
장점: 광범위한 파장에 적합하고 성능이 안정적입니다.
단점: 비싸다
4.4 반사방지 코팅
장점: 투과율을 크게 향상시킬 수 있습니다
단점: 특정 파장에 대한 효과가 제한적임
적절한 코팅을 선택하면 레이저 활용도가 향상되고, 렌즈 수명이 늘어나고, 조각 품질이 향상될 수 있습니다.
렌즈 모양 선택
다양한 모양의 렌즈는 다양한 조각 요구 사항에 적합합니다.
5.1 평면볼록렌즈
장점: 구조가 간단하고 비용이 저렴하다
단점: 구면수차가 존재하고 고정밀 조각에 적합하지 않음
5.2 양볼록 렌즈
장점: 구면수차를 줄일 수 있고 중간 정밀도 조각에 적합합니다.
단점: 만들기 어렵고 비용이 많이 든다
5.3 비구면 렌즈
장점: 구면수차를 효과적으로 제거할 수 있어 고정밀 조각에 적합합니다.
단점: 비용이 많이 들고 제조 공정이 복잡함
5.4 플랫 필드 렌즈
장점: 넓은 시야에서 균일한 초점을 보장할 수 있어 대면적 조각에 적합
단점: 복잡한 설계와 높은 가격
렌즈 조리개 선택
렌즈 조리개는 레이저 에너지의 활용률과 스팟의 품질에 영향을 미칩니다.
6.1 작은 조리개 렌즈
장점: 비용이 저렴하고 무게가 가볍다
단점: 에너지 활용도가 낮아 스팟 품질이 저하될 수 있음
6.2 대구경 렌즈
장점: 높은 에너지 활용 및 우수한 스팟 품질
단점: 비용이 많이 들고 무게가 무겁다
적절한 조리개를 선택하려면 레이저 출력, 빔 직경, 조각 정확도 요구 사항을 고려해야 합니다.
렌즈 조합의 적용
때로는 단일 렌즈로는 복잡한 각인 요구 사항을 충족할 수 없습니다. 이 경우 렌즈 조합을 사용하는 것을 고려할 수 있습니다.
7.1 줌렌즈 그룹
장점: 다양한 조각 요구 사항을 충족하기 위해 초점 거리를 유연하게 조정 가능
단점: 구조가 복잡하고 비용이 많이 든다
7.2 빔 확장 렌즈 그룹
장점: 레이저 빔 직경을 확장하고 에너지 활용도를 향상시킬 수 있습니다.
단점: 정밀한 조정이 필요하여 시스템 복잡성 증가
7.3 초점 렌즈 그룹
장점: 더 작은 스팟 직경을 달성하고 조각 정확도를 향상시킬 수 있습니다.
단점: 미세조정이 필요하고 비용이 많이 든다
렌즈 조합을 선택할 때는 비용, 복잡성, 성능 등 다양한 요소를 고려하여 자신의 필요에 가장 적합한 솔루션을 찾아야 합니다.
유지관리 및 관리
레이저 조각기 렌즈는 정밀 광학 부품이므로 정기적인 유지관리와 관리가 필요합니다.
8.1 정기 청소
긁힘을 방지하려면 먼지가 없는 종이나 알코올에 적신 면봉을 사용하여 거울 표면을 부드럽게 닦으세요.
8.2 먼지 방지 대책
작업 환경을 깨끗하게 유지하고 방진 커버나 통풍 장치를 사용해 렌즈를 보호하세요.
8.3 고온, 다습을 피하세요
렌즈는 고온 다습한 환경의 영향을 받기 쉽기 때문에 장기간 노출은 피해야 합니다.
8.4 정기점검
렌즈 표면에 손상, 얼룩 등이 없는지 정기적으로 점검하고, 적절한 시기에 수리 또는 교체하세요.
요약
적합한 레이저 조각기 렌즈를 선택하는 것은 조각 품질과 효율성을 개선하는 데 중요합니다. 렌즈를 선택할 때는 초점 거리, 스팟 직경, 작업 거리, 시야 등의 매개변수를 종합적으로 고려하고 특정 조각 요구 사항에 따라 선택해야 합니다. 동시에 렌즈 소재, 코팅, 모양 및 유지 관리와 같은 요소에 주의를 기울여야 합니다. 과학적이고 합리적인 렌즈 선택 및 유지 관리를 통해 사용자는 레이저 조각기의 성능 잠재력을 최대한 발휘하고 이상적인 조각 효과를 얻을 수 있습니다.
